路由器与猫的连接图解

38

主题

1

回帖

566

积分

管理员

Rank: 9Rank: 9Rank: 9

积分
566

对于很多人,运营商上门安装好以后,看着一堆错综复杂的接线,傻傻分不清楚。今小编就给大家介绍一下,家庭网络常见的线路构成!


第一,入户线材,多数为光纤。一般都是从外部干线接到家里的,部分区域为小区网可能会采用RJ45接口直接入户(这个就绕过了光猫,可以直接接电脑或者路由器进行拨号)。

光纤接口一般多数都是这个样子,当然还会有其它的线材,比如广电有可能是同轴线缆

第二,调制解调器,也就是猫。这个设备负责把光信号转换成我们所需的接口协议。

图中大家可以清楚看到接口类型,蓝色的接口为入户光纤接入。语音口为接入电话座机的接口(如果有开通的话)!网口总共有4个,其中有个ITV口,用来接入ITV电视盒子,这里需要注意,这个接口并不可以接购买的一些网络盒子,每个区域都有不同的ITV协议参数,只有电信当地提供的ITV盒子才可以用(必须开通ITV服务)其它网口1,3,4可以用来接路由器和电脑进行拨号上网!再然后两个按钮,对码是用来无密码的连接方式,一般都是在配置时用到!无线自然是光猫的WIFI开关。再就是复位孔,用来重置光猫配置,不要乱动,不然又得找安装人重新注册了。USB接口一般无用。电源口,电源开关。一般常见的光猫就这些接口。

第三,路由器,这个大家接触最多!我们多数人使用的WIFI都是路由器的无线功能带来的便捷,有些区域,可能会直接用光猫拨号,其实光猫是完全具备路由器的一切功能的,不过无线功能略显鸡肋,性能也无法定性(由于每个地方型号不同)。

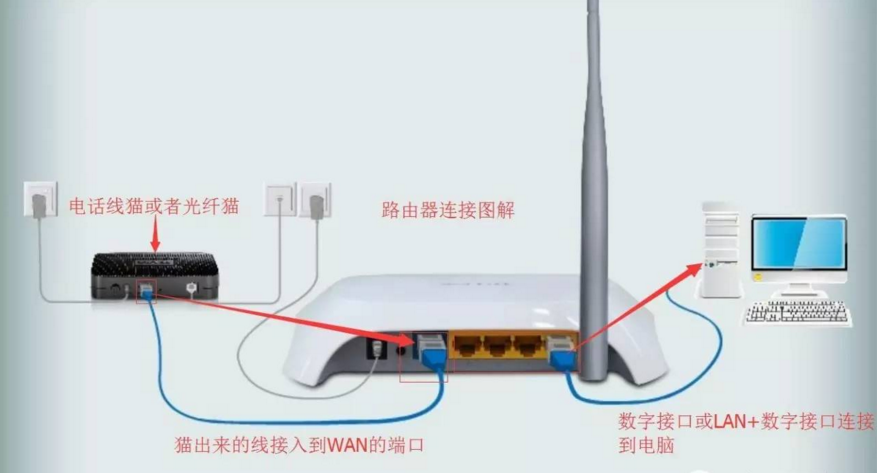

一般路由器构造就是这样,其中有WAN口,lan口,lan口每个路由器数量不同,常见的家用都是4个以下!电源口和RESET(重置路由用)孔。路由器和猫都是LAN口,作用有什么不同呢?猫的lan口一般都无法直接上网,需要进行ADSL拨号,而这个任务就交给电脑或路由器了,所以路由器主要功能就是提供多设备联网的便捷性。而路由器的WAN口就是负责接入外部网络,并且通过路由的传输给终端设备。

我自己做了一张图,来阐述宽带的接入设备关联。做的并不美观,大家见谅(本文来自win7sky.com)。

看到这,大家是否对自己家里的宽带有了新的认识,以后遇到什么小问题,或许自己就能判断了。

而我们用WIFI的时候,只有它们良好的运行,才能确保我们的网络质量!
